マンモグラフィQAキット
デジタルマンモQAキット
乳房撮影における品質管理を目的として、マンモグラフィ精度管理委員会により発行された精度管理マニュアルに従い、マンモ装置の精度管理を実行できる測定器のセットです。最近はデジタル化が急速に進んでいますので、CDMAMデジタルマンモファントムとこれを客観的に短時間で評価できるCDMAMアナライズソフトの併用をお勧めいたします。

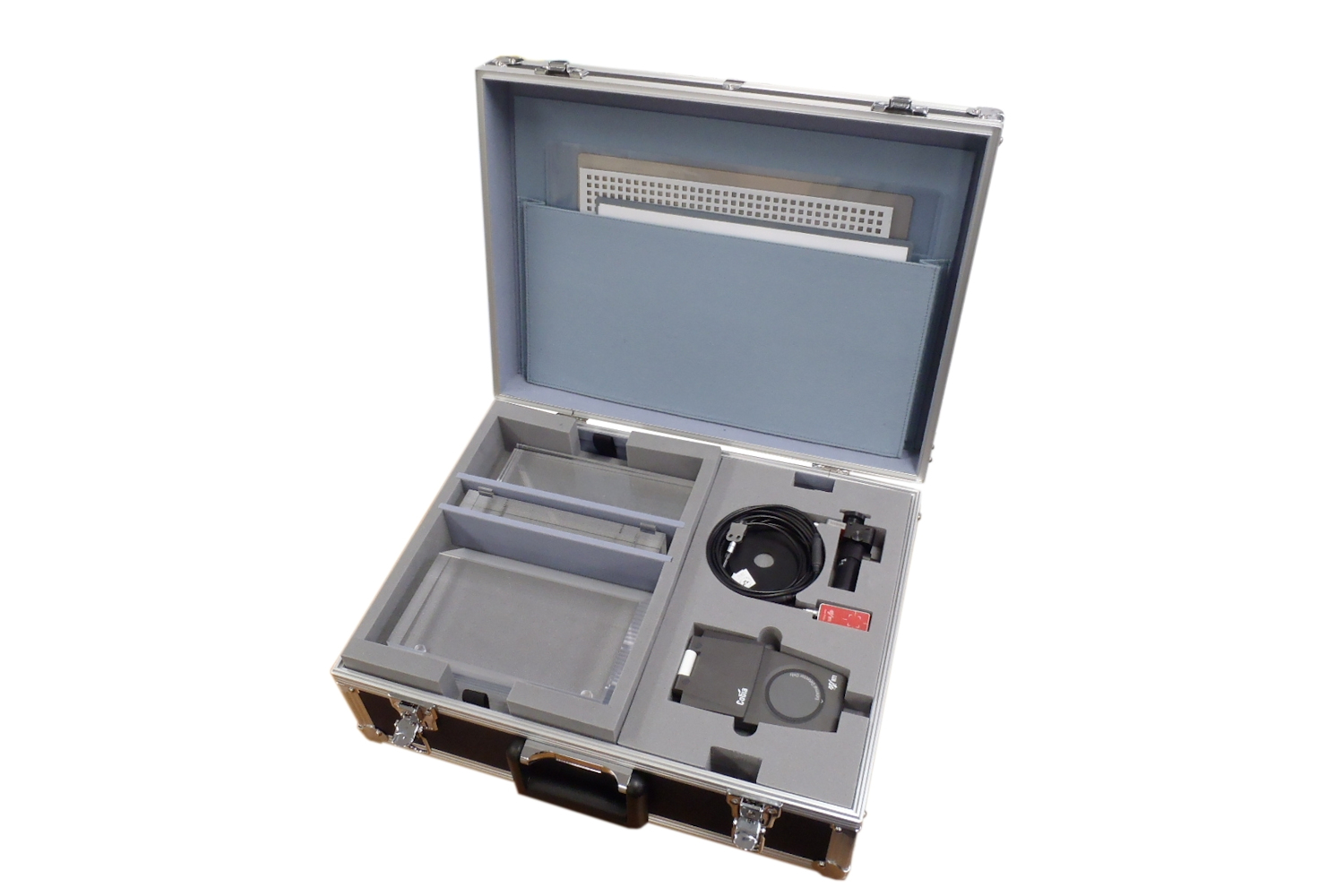

デジタルシステム対応（Dセット）基本構成例
- Cobia sense マンモ線量計 又はPiranha
- L100型 モニタ輝度計
- AGH-D210F型 マンモステップファントム
- Type 15型SCTF用テストチャート（錫製）
- DM200型 ダイナミックレンジ測定用ファントム
- CNR測定用アルミ板
- 半価層測定用高純度アルミ板セット
- DM2430型PMMAファントム（240x300x10mm, 7枚）
（180x240mm又は200x250mmセットもございます。） - 18-217型 胸壁欠損試験ファントム
- DM04型 画像歪検査用金網
- STN型 ステンレス板（60角x0.2mm, 320x260x2mm, 各1枚）
- キャリングケース
※ ACR認定ファントムは必需品ですが、本セットには含まれておりませんので、所有されていない場合は必ず追加して下さい。
Cobia sense型 マンモ線量計
ハンディサイズのコンパクトな線量計です。
マンモ装置・X線診断装置の線量・線量率・照射時間を手軽に測定できます。

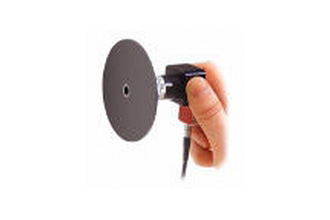

L100型 輝度・照度センサー
Cobia sense又は、Piranhaに取り付けて使用出来る輝度・照度センサーです。日常のモニター管理に活用できます。
03-501型 ACR認定マンモファントム
18-220型、RMI-156型同等品。

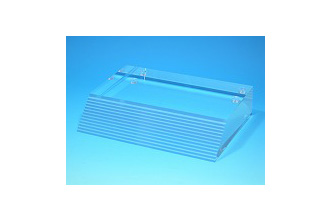

AGH-D210F型 マンモステップファントム
ACR認定マンモファントムと組合わせて撮影し、10段階の濃度ステップを識別します。

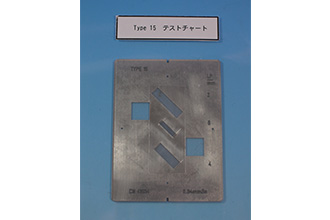

Type 15型 SCTF用テストチャート
Type15テストチャート
材質 錫 0.04mm厚
パターン 2.0, 4.0, 8.0Lp/mm
サイズ 600x800mm

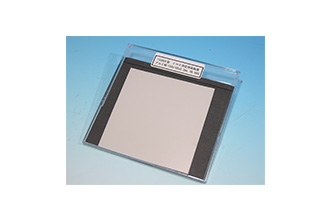

DM200型 ダイナミックレンジ
測定用ファントム
スキンライン付近の情報取得
デジタル画像のダイナミックレンジを評価します。
サイズ 200x145x40mm
T43009型 CNR測定用アルミ板
高純度アルミ板で画像コントラストノイズ比を正確測定
サイズ 100x100x0.2mm
純度 99.99%

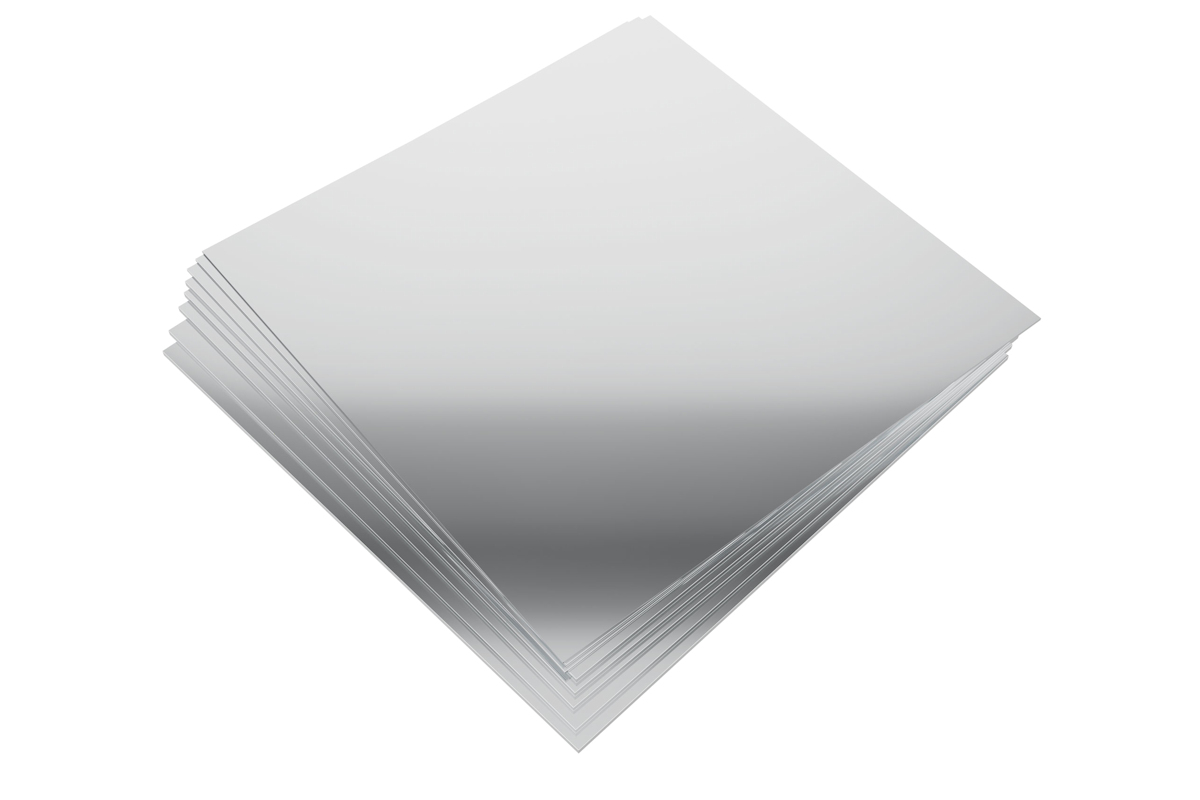

半価層測定用高純度アルミ板セット
純度99.9%のマンモ用半価層フィルタ
サイズ 100x100x0.1mm 6枚

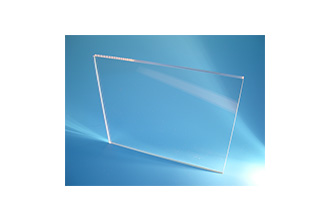

DM2430型 PMMAファントム（7枚)
マンモの厚みやフォトタイマの調整用
サイズ 240x300x10mm
又は、180x240x10mm（他サイズ指定も可）

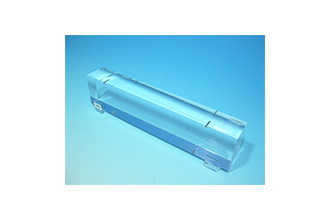

18-217型 胸壁欠損試験ファントム
材質 アクリル
ターゲット 2mmφx5個の鉄球
（上下各2か所）サイズ205x45x30mm

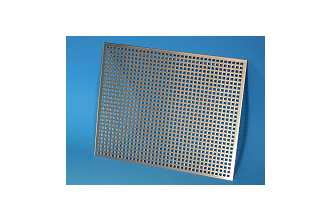

DM04型 画像歪検査用金網
（パンチングメタル）
ステンレス製 240x300mm

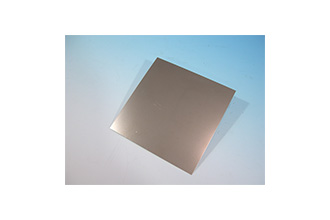

ステンレス板（各1枚セット）
ラグ試験用および各試験時のFPD保護などに使用
60x60x0.2mm 、320x260x2mm

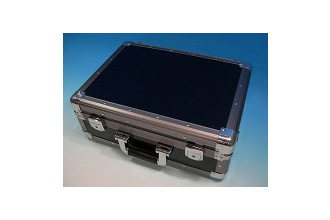

キャリングケース
サイズ 455x360x175mm
