X線チャート
X線チャート
Ｘ線画像分解能やMTF測定のためのチャート各種あります。
|

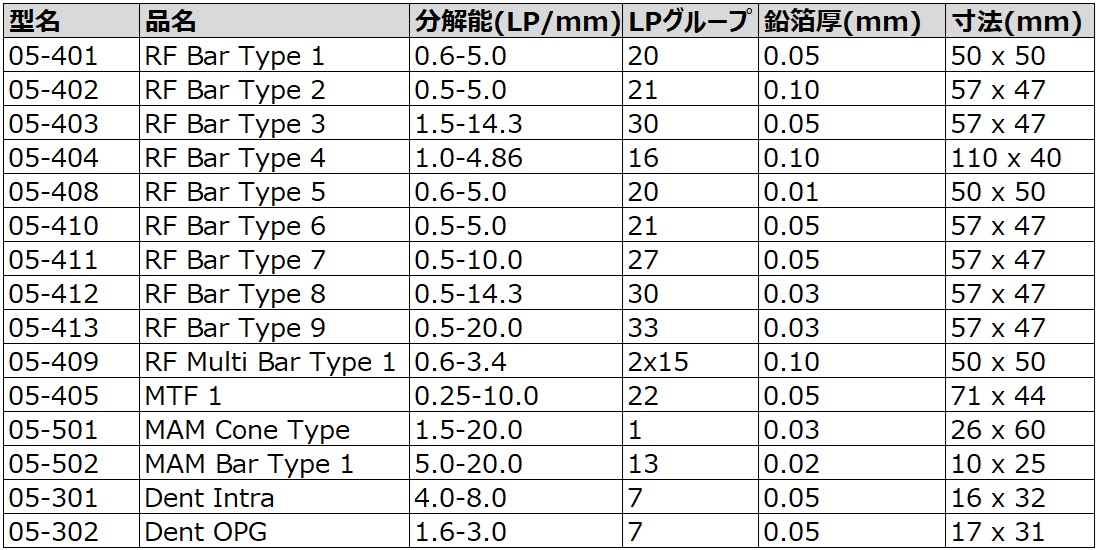

型名 |
品名 |
分解能(LP/mm) |
LPグループ |
鉛箔厚(mm) |
寸法(mm) |
|

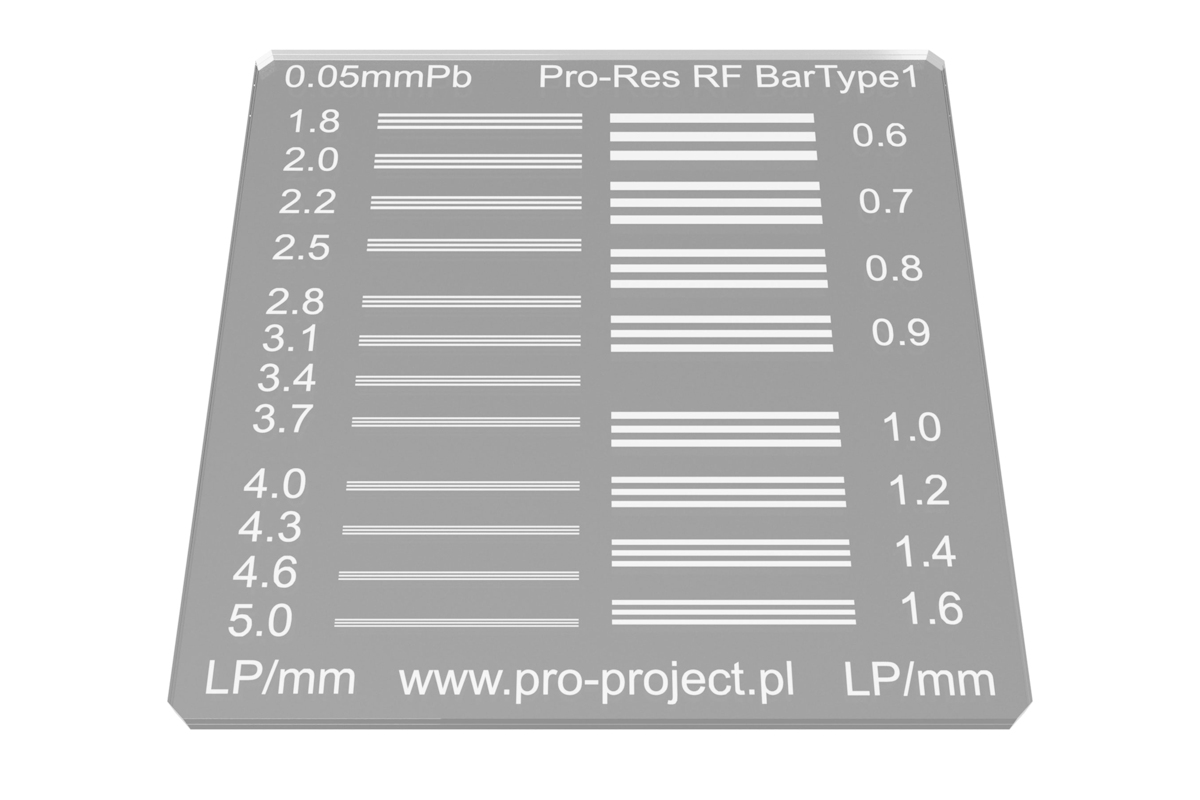

05-401 |
RF Bar Type 1 |
0.6-5.0 |
20 |
0.05 |
50x50 |
|
05-402 |
RF Bar Type 2 |
0.5-5.0 |
21 |
0.1 |
57x47 |
|
05-403 |
RF Bar Type 3 |
1.5-14.3 |
30 |
0.05 |
57x47 |
|

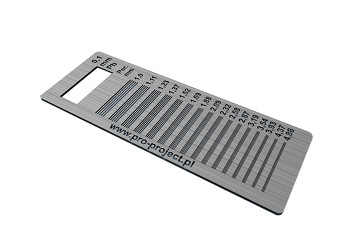

05-404 |
RF Bar Type 4 |
1.0-4.86 |
16 |
0.1 |
110x40 |
|
05-408 |
RF Bar Type 5 |
0.6-5.0 |
20 |
0.01 |
50x50 |
|
05-410 |
RF Bar Type 6 |
0.5-5.0 |
21 |
0.05 |
57x47 |
|
05-411 |
RF Bar Type 7 |
0.5-10.0 |
27 |
0.05 |
57x47 |
|
05-412 |
RF Bar Type 8 |
0.5-14.3 |
30 |
0.03 |
57x47 |
|
05-413 |
RF Bar Type 9 |
0.5-20.0 |
33 |
0.03 |
57x47 |
|
05-409 |
RF Multi Bar Type 1 |
0.6-3.4 |
2x15 |
0.1 |
50x50 |
|
05-405 |
MTF 1 |
0.25-10.0 |
22 |
0.05 |
71x44 |
|
05-501 |
MAM Cone Type |
1.5-20.0 |
1 |
0.03 |
26x60 |
|
05-502 |
MAM Bar Type 1 |
5.0-20.0 |
13 |
0.02 |
10x25 |
|
05-301 |
Dent Intra |
4.0-8.0 |
7 |
0.05 |
16x32 |
|
05-302 |
Dent OPG |
1.6-3.0 |
7 |
0.05 |
17x31 |
